現在很多廠家需要一個耐高溫,有良好氣體密封性能的螺旋輸送機,用于完成高溫爐料的物料運輸?，F(xiàn)有普通螺旋輸送機使用的環境溫度為-20!~50!,輸送物料溫度應小于200°。當輸送高于200°的物料時,現有輸送機由于發生高溫變形。針對現有螺旋輸送機無法輸送高于200°高溫物料的缺陷, 河北品丞 機械有限公司根據多年實踐經驗積累及客戶友好反饋，設計一種高溫水冷螺旋輸送機,它針對高溫爐料輸送的特殊工況條件,通過自身的結構特點,在保證設備良好氣密封性的同時解決了800°-1000°高溫爐料的導出、輸送問題.

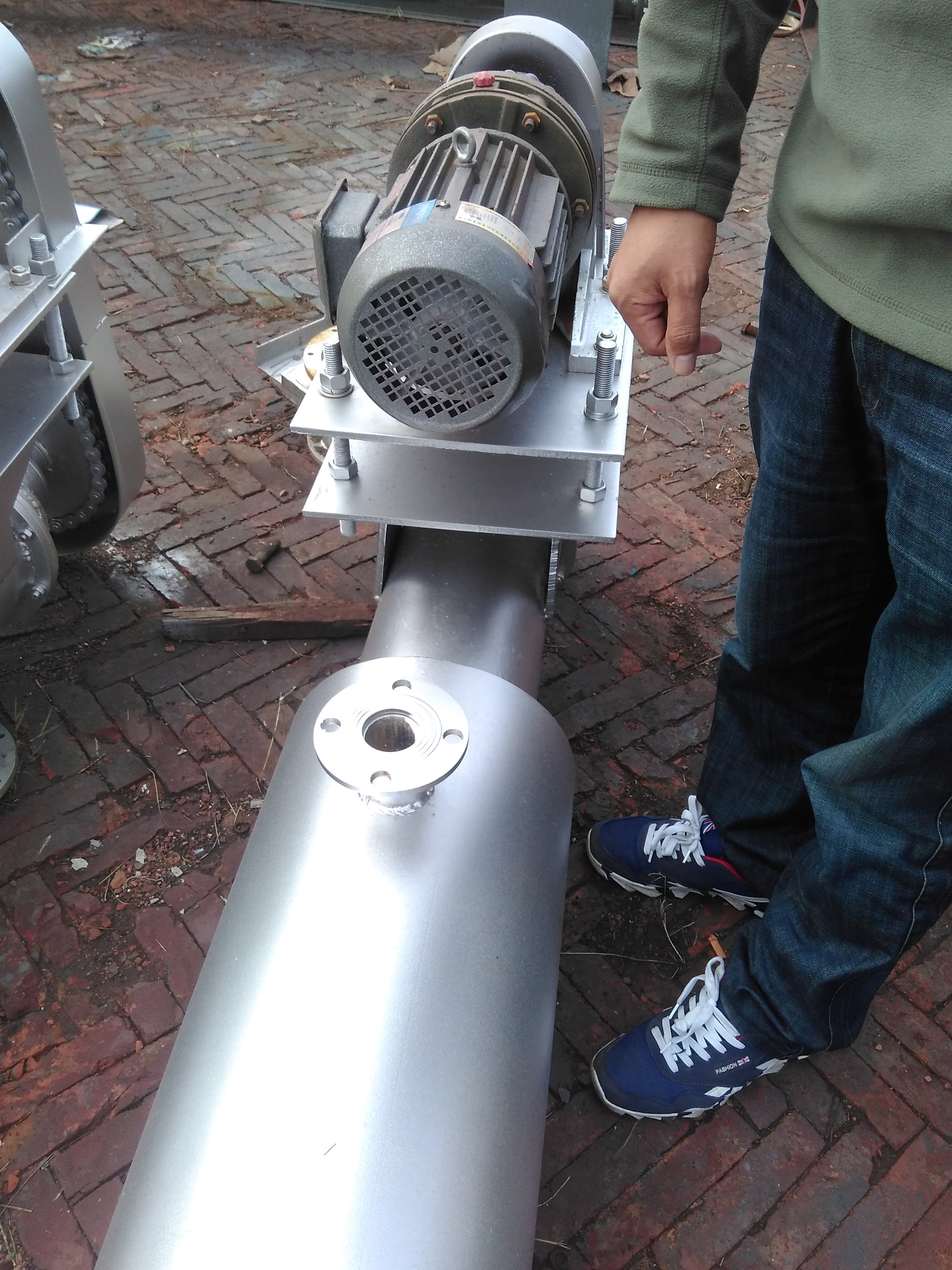

 水冷式螺旋輸送機是利用螺旋機的輸送原理自行開發設計的一種新型的用于輸送高溫物料的輸送設備。其采用了獨立驅動形式，驅動螺旋輸送機機可達7米之長，螺旋機頭部軸承、尾部軸承，均采用耐高溫軸承，置于殼體外部減少了灰塵對軸承室的侵入提高了螺旋機關鍵件的使用壽命，在機殼和螺旋內設計有循環給水冷卻裝置，同時在螺旋管軸的兩端均配有旋轉接頭，從而使物料在輸送過程能夠得到冷卻。 達到降溫效果，用戶可根據自己現場生產及工況需要定制適合本產品性質的水冷螺旋。

水冷螺旋輸送機技術要求

1、冷卻方式：循環水冷卻，
2、冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套），
3、循環冷卻水走向：半焦螺旋出口端---半焦螺旋入口端，
4、材質：設備中與物料接觸的零部件均采用不銹鋼制作為304（軸的直徑為159mm,葉片的厚度為10mm，螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm,

5、螺旋軸和葉片 經過調直及熱處理， 缺一不可。
6、螺旋套管長度7、霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依次于輸送螺旋入口端間距為200mm排開，共可安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸，便于及時清理噴嘴，
8、螺旋軸驅動方式：連接軸驅動，需配備變頻調速電機（需注明電機功率），
9、要求：輸送量每小時大于6ｍ3，輸送物料進入螺旋入口時溫度達到450℃， 出料時溫度需降至100℃以內

水冷螺旋輸送機設備原理：
1，進入水冷螺旋輸送機的物料，通過輸送機夾套內的循環水，在熱交換的過程中，使物料的溫度在行進中不停降低，這時膠料會通過一次提升后，進入到冷卻折疊螺旋輸送機。
2，水冷螺旋輸送機是由筒體、帶螺旋板的轉軸、軸承和驅動裝置組成，筒體外面有外冷卻水套，轉軸兩端為空管，螺旋的空腔與轉軸兩端的空管連通，冷卻水由入端空管流經螺旋板空腔后，由出端空管流出，形成內冷卻水道，物料在輸送過程中冷卻較均勻，冷卻效果好。

3，熱糖塊在內外螺旋輸送槽內拋擲運行，并與機內吹出的冷風多次相遇散發熱量，冷卻并排除糖沫后流出機外。
4，輸送帶出口處設置有電機及驅動輸送帶運轉的傳動機構，輸送帶上的被冷凍物隨輸送帶的繞盤旋轉而被冷凍，然后由出口送出。此設計為我廠從事除塵設計，輸送設計十年以上的工程師經過仔認真考慮做出的設計。本水冷螺旋輸送機的設計難點主要體現在物料的初始溫度過高，而冷卻水進入就基本變?yōu)檎羝?，解決不好就會對靠近的人體有所傷害，此設計解決了以上的難題并對安全和物料的冷卻效果上做出了創新突破。電話：18831779918
